| MOQ: | 1 قطعة |
| السعر: | consult |
| standard packaging: | تغليف الصادرات القياسية |
| Delivery period: | 5 أيام |
| payment method: | خطاب الاعتماد، T/T، ويسترن يونيون، موني جرام |
| Supply Capacity: | 100 قطعة في الشهر |

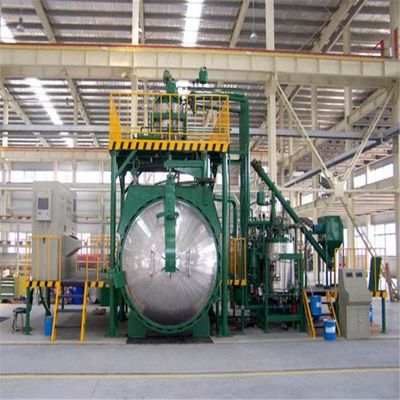

زيادة الضغط محطة التجفيف مناسبة للصب الفراغ من الراتنج الايبوكسي الملئ المختلط مسبقًا من عنصرين.
وفقا لاحتياجات الإنتاج للمستخدمشركة ووكسي جياتشن للطاقة الإلكترونيةhas determined the following technical solutions based on the company's many years of accumulated pouring equipment manufacturing experience and design specifications for further discussion and negotiation between the two parties.
معدات هذا الحل مناسبة للصب تحت الفراغ من الراتنج الايبوكسي المملئ من عنصرين.
<>一،
7يضمن المورد توفير تكنولوجيا قابلة للتطبيق، ناضجة ومثبتة لمعدات الصب.
8توفير قطع الغيار وقطع الغيار للعمل الطبيعي في غضون سنة واحدة. هذه قطع الغيار وقطع الغيار تعطى مجانا.
1) هذه المواصفات التقنية "مواصفات تقنية معدات الصب تحت الضغط في الفراغ KCY-500-3000"
2) GB9115.1-2000 "شريحة الفراغ"
3) JB/T6533-97 "ضخة فراغ الشفرات الدوارة"
4) JB/T7674-95 "ضخة فراغ الجذور"
5) GB/T6709-96 "أنابيب الفراغ والملحقات"
6) JB1090-1092 "أنواع الأختام المطاطية وأبعادها للفراغ"
7) GB191 "العلامات التصويرية للتعبئة والتخزين والنقل"
8) معهد لانجو للفيزياء "دليل تصميم الفراغ"
9) جامعة الشمال الشرقي "دليل تصميم نظام الفراغ"
10) GB/T5226.1-1996 "آلات الصناعة والمعدات الكهربائية الجزء 1: الشروط التقنية العامة".
1معدات الصب الضغط الفراغ في هذه الخطة مناسبة للصب الفراغ من المحولات النوع الصب ومفاعلات من 35kV وأقل.
2هذا الحل يعكس متطلبات توفير الطاقة وحماية البيئة.الصفحة الساخنة الكهربائية المصنعة خصيصًا لها عمر أكثر من ثلاثة أضعاف الصفحة الساخنة المستوردة من ألمانيا، والقدرة التدفئة هي 75٪ من لوحة التدفئة المستوردة من ألمانيا.
3نظام تصفية فريد يمكن أن يمنع بخار الراتنج من دخول مضخة الفراغ.
| لا. | الوصف | كمية السنوات ((مجموعة)) | ملاحظة |
| 1.1 | 500 لتر نظام خزان إزالة الغازات للخليط الفراغ | 1 | |
| 1.2 | نظام خزان صب ضغط الفراغ | 1 | |
| 1.3 | نظام التدفئة | 2 | |
| 1.4 | نظام الفراغ | 2 | |
| 1.5 | نظام تنظيف تلقائي | 1 | |
| 1.6 | نظام أنابيب مياه التبريد | 1 | |
| 1.7 | أنظمة الأنابيب الهوائية والضغطية | 1 | |
| 1.8 | نظام التحكم | 1 | شاشة لمسة |
| 1.9 | منصة الإطار الصلب | 1 |
2المؤشرات والمعايير التقنية للمعدات
2.1حجم خزان صب الضغط Φ3000 × L3500
2.2سرعة ضخ المضخة الرئيسية لنظام الفراغ 600L/S
2.3"حرارة تشغيل خزان الصب 70~85°C
2.4درجة الفراغ النهائية من خزان الصب
(الوضع البارد، بدون حمولة) ≤50Pa
2.5معدل تسرب خزان الصب ≤50Pa.L/S
2.6درجة فراغ العمل في خزان الصب 50-100Pa
2.7ضغط العمل 0.4Mpa
2.8ضغط التصميم القصوى 0.75Mpa
2.9الضغط الأكبر على العلامات التجارية الشهيرة 0.6Mpa
2.10"تعتمد هذه المعدات على القياس اليدوي والمزج الديناميكي للمواد.
2.11هذه المعدات تعتمد عملية صب الضغط الإيجابي في الفراغ.
2.12يتم تسخين جميع خزانات الخلط كهربائياً ، مع زيت حراري كوسيلة لنقل الحرارة والتحكم التلقائي في درجة الحرارة. يتم تسخين خزان الصب مباشرة بواسطة عناصر التدفئة الكهربائية.يتم عزل كل جزء تسخين بمواد عزل حرارية، خزان الصب مزود بألواح الفولاذ المقاوم للصدأ (SUS430) ، وخزان الخلط مزود بألواح فولاذية رقيقة ومغطاة بالسطح.درجة حرارة السطح الخارجي للطبقة العازلة يجب ألا تكون أعلى من درجة حرارة الغرفة بنسبة 20 درجة مئوية.
3. متطلبات طاقة المعدات ومصدر المياه والهواء والحالة الأساسية (معدات المستخدم: مصدر الطاقة، ضاغط الهواء)
3.1الطاقة الاسمية: 100 كيلوواط، 380 فولت، 50 هرتز، ثلاثي المراحل خمسة أسلاك خزانة التوزيع الخاصة، يتم توصيل مصدر الطاقة إلى خزانة التحكم الكهربائية.
3.2مصدر المياه: ضغط ≥0.2Mpa، الحد الأقصى للاستهلاك 3 م3/س، درجة حرارة المياه ≤25°C.
3.3الهواء المضغوط: 0.4~0.6Mpa، الحد الأقصى للاستهلاك 0.3m3/min
3.4صناعة الأساس، الإطار الصلب والمسار الخارجي للدبابة حسب رسومات شركتنا
4. الشروط التقنية لكل نظام
4.1مجموعة من 500 لتر الخلاء خليط خزان إزالة الغازات
المؤشرات التقنية للمخزن والاستخدامات
الحجم الفعلي 500 لتر
تسخين الزيت الحراري 10 كيلوواط
درجة الفراغ النهائية: 50Pa ((空载,冷态)
معدل تسرب بدون حمولة: 50Pa.L/S
درجة حرارة التشغيل: 60 ∼ 80 درجة مئوية
درجة حرارة السطح الخارجي للبالوعة درجة حرارة البيئة +20 درجة مئوية
مجهزة بجهاز تنظيم سرعة تحويل التردد ، يمكن ضبط سرعة الخلط والرفع وفقًا لزجة المادة ؛ عزل الصوف الصخري ،صفيحات الفولاذ المقاوم للصدأ (SUS430، 1.5 مليمتر سميكة) درع، طبقة السطح
يستخدم هذا الخزان لخلط و إزالة الغازات تحت الفراغ من خليطات الراتنج الايبوكسي و العوامل المعالجة.
يتم تثبيت خزان الخلط فوق أنبوب الصب الرئيسي لخزان الصب الضغط الفراغ لزيادة الإنتاج.
ملحقات الخزان:
| لا | الوصف | كمية السنوات (SET) | المصنع |
| 1 | جسد الغطاء من الفولاذ المقاوم للصدأ | 1 | كايري |
| 2 | الصلب المقاوم للصدأ الرأس المخروط الطابع أسفل | 1 | كايري |
| 3 | قاعدة جهاز التحكم | 1 | كايري |
| 4 | محامل، أغطية ديناميكية، الخ | 1 | الشعار |
| 5 | خلاط مرساة من الفولاذ المقاوم للصدأ | 1 | كايري |
| 6 | جهاز إزالة الغازات المدمج في الغشاء | 1 | كايري |
| 7 | صمام امتصاص الفراغ اليدوي DN25 | 2 | كايري |
| 8 | جهاز مراقبة الإضاءة | 1 | كايري |
| 9 | مستشعر تحكم درجة الحرارة | 1 | 广州德力权 |
| 10 | أغلاق الغطاء | 1 | 沈阳??研究所 |
| 11 | صمام تفريغ هوائي (من الفولاذ المقاوم للصدأ DN50) | 1 | 宁波 |
| 12 | خفيف الخلط | 1 | 杭州 |
| 13 | جهاز تنظيم سرعة تحويل التردد | 1 | 深?? 浮瑞肯 |
| 14 | جهاز عرض مستوى التدفئة المتوسط | 1 | الناتج |
| 15 | عنصر التدفئة | 2 | 无锡康能 |
| 16 | مقياس حرارة ثنائي المعادن | 1 | 广东 |
| 17 | منفذ التغذية الاحتياطي ((DN100) | 1 | كايري |
| 18 | منفذ تغذية المسرع والصمام | 1 | كايري |
| خزان خلط 500 لتر (750 كجم من المواد) | |
|
|
4.2مجموعة من نظام خزان صب الضغط الفراغ
مؤشرات واستخدامات الخزانات الضغطية:
أبعاد الجدار الداخلي للأوعية الأفقية: Φ3000mm × 3500mm
درجة الفراغ النهائية: 30Pa ((بدون حمولة ، حالة باردة)
معدل تسرب بدون حمولة: 100Pa.L/S
درجة حرارة التشغيل: 70°85°C
درجة حرارة سطح الخزان الخارجي: درجة حرارة المحيط +20 درجة مئوية
ضغط العمل 0 ≈ 0.4Mpa
ضغط التصميم الأقصى 0.75Mpa
الضغط الأقصى على لوحة الاسم 0.6Mpa
ضغط الاختبار الميداني 0.8Mpa ((ضغط الماء)
يتم قطع أنبوب الصب بواسطة صمام كرة يدوي ، ويمكن ضبط صمام الصب الفعلي المطلوب حسب كمية المنتجات.يتم الاحتفاظ بواجهة اللفافة من أنبوب الصب للتحديثات في المستقبل. خزان الصب هو أفقي ، مع باب لفة جانبي. جسم الخزان هو هيكل خزان صب فراغ. بعد إغلاق باب الخزان في مكانه ، يتم قفلها بأسنان الستائر المتدحرجة.
استخدام تكنولوجيا الصب الفراغ يمكن أن تحسن عملية الصب، وزيادة قابلية المرور للمادة، وفي نهاية المطاف تقليل المنتج.
بعد أن يتم إغلاق باب الخزان في مكانه ، يتم تدويره يدوياً وإغلاقه.
يتم تثبيت الخزان على الأرض ، ويتم تجهيز الخزان بسكة حديد خفيفة (المعيار الوطني 15kg) وعربة العمل (1700X2800mm).
يتم تسخين السطح الخارجي للخزان بواسطة لوحة ساخنة كهربائية.
ارتفاع المسار داخل الخزان هو مسار عربة النقل خارج الخزان (عربة النقل خارج الخزان مصنوعة من قبل المستخدم) من أجل الراحة.
الدخول والخروج من العربة
عزل الصوف الصخري ومعالجة الدروع من صفيحة الفولاذ المقاوم للصدأ (SUS430). تم تجهيز الخزان بواجهات أخرى تلبي متطلبات العملية.
ملحقات الخزان
| لا. | الوصف | كمية السنوات (SET) |
| 1 | جهاز مراقبة الإضاءة | 6 |
| 2 | صف واحد من منافذ صب الفراغ المتصلة بالفلينج ((DN16) | 12 |
| 3 | جهاز استشعار درجة الحرارة | 2 |
| 4 | باب الخزان إغلاق شفاه ثنائي الاتجاه | 1 |
| 5 | آلية فتح وإغلاق مفتاح الخزان يدوياً | 1 |
| 6 | عربة تحمل حاوية (6 أطنان) | 1 |
| 7 | مقياس حرارة ثنائي المعادن | 1 |
| 8 | الأنابيب الرئيسية للصب الفراغ (DN50 مع 12 مجموعة من أنابيب الفرع DN16) | 1 |
4.3نظام تسخينين
نظام التحكم في درجة الحرارة، والذي يسهل ضبط درجة حرارة كل وحدة.يتم تسخين خزان الصب مباشرة بواسطة لوحة التدفئة الكهربائية ووكسي، مع التحكم التلقائي في درجة الحرارة والإنذار عن ارتفاع درجة الحرارة. الطاقة هي 54KW ودرجة الحرارة القصوى هي 130 درجة مئوية.
يمكن ضبط درجة حرارة التسخين لجميع أنظمة تسخين خزان الخلط من درجة الحرارة العادية إلى 80 درجة مئوية.
تكوين النظام:
نظام التدفئة لخزان الخلط النهائي 500L
| لا. | الوصف | كمية السنوات (SET) | المصنع |
| 1 | عنصر التدفئة الكهربائية الأنابيب ((5KW) | 2 | 无锡康能 |
| 2 | جهاز تحكم درجة الحرارة الرقمي | 1 | (إيكو) |
| 3 | جهاز استشعار درجة الحرارة | 1 | 广州德力权 |
| 4 | الأسلاك والكابلات، الخ | 1 | 广东 |
نظام تسخين خزان صب الضغط تحت الفراغ
| لا. | الوصف | كمية السنوات (SET) | مصنع |
| 1 | لوحة التدفئة ((0.5KW) | 108 مجموعة | 无锡康能 |
| 2 | أسلاك ذات درجات حرارة عالية | 600 متر | الناتج |
| 3 | التحكم الحراري | ستة قطع | الناتج |
| 4 | الحرارة الرقمية | 1 مجموعة | (إيكو) |
| 5 | لوحة الضغط | 108 مجموعة | كايري |
| 6 | أدوات تثبيت لحام المقاومة | 216 مجموعة | كايري |
4.4مجموعتين من أنظمة الفراغ (مضخات الفراغ 3 في المجموع)
4.4.1مجموعة من شفرات الدوار وحدة الجذور لديها سرعة ضخ أقصاها 300L / S لوحدة ضخ خزان الصب الفراغ. يمكن التحكم في فراغ العمل للنظام بين 50-200Pa.تقليل إمكانية ضخ المواد إلى نظام الفراغ بسبب درجة الفراغ العالية؛ يتم تجهيز النظام بمجموعتين من المرشحات المخصصة لحجب الشوائب في الغاز المستخرج إلى أقصى حد والتقاط الغازات القابلة للتكثيف لحماية مضخة الفراغ.
تكوين المرفقات
| لا. | 名称 | كمية السنوات | (فيكتوريا) |
| 1 | VSV-300旋片真空 | 2 SET | 飞越 |
| 2 | مضخة الفراغ ZJY-600 ROOTS | 1SET | " سوهاي " |
| 3 | الصمام الرئيسي الهوائي (DN150) | 1SET | الناتج |
| 4 | صمام ضخ الكهرومغناطيسي | 1SET | الناتج |
| 5 | صمام نفخ يدوي | 1SET | الناتج |
| 6 | الأنابيب المموجة | 1SET | 佛山 |
| 7 | مرشح التكثيف | 1SET | كايري ((ألمانيا)) |
| 8 | مرشح الفراغ | 1SET | كايري |
| 9 | مقياس فراغ القرص ((Z-100) | 1SET | الناتج |
| 10 | أنابيب فراغ بلا مسام ((DN150) | 1SET | كايري |
4.4.2ويتم استخدام وحدة فراغ VSV-100 لتفريغ خزان خلط الفراغ وإزالة الغازات، مع سرعة ضخ 25L / S.
مرفقات التكوين للنظام:
| لا. | الوصف | كمية السنوات | مصنع |
| 1 | مضخة فراغ VSV-200 | 1SET | 飞越 |
| 1 | الصمام الرئيسي للفرج الرئوي ((DN 50) | 1SET | الناتج |
| 2 | صمام امتصاص يدوي | 1SET | الناتج |
| 3 | صمام تغذية المذيبات الهوائي | 1SET | الناتج |
| 4 | صمام تغذية المذيب يدوياً | 1SET | الناتج |
| 5 | الأنابيب المموجة | 1SET | 佛山 |
| 6 | مرشح الفراغ | 2SET | كايري |
| 7 | مقياس فراغ القرص | 2 مجموعات | الناتج |
| 8 | أنابيب فراغ بدون مسام | 2 مجموعات | كايري |
4.5مجموعة واحدة من نظام التنظيف الآلي
4.5.1"هذا النظام يشمل: مضخة نقل الحجاب الحاجز، خزان المذيب، خزان المياه، خط الأنابيب، صمام، مقياس فراغ، الخ؛
4.5.2"النظام ينقل المذيب إلى خزان الخلط من خلال مضخة الحجاب الحاجز.
4.5.3يتم الانتهاء من عملية التنظيف التلقائي عن طريق صب خط الأنابيب والصمام مرة أخرى إلى خزان المذيب من خلال خزان التدفق والصمام والخط الأنابيب.
4.5.4تم تجهيز خزان المذيب بمركز تصريف لتصريف الرواسب بانتظام.
4.6مجموعة واحدة من أنظمة أنابيب مياه التبريد
يتضمن هذا النظام أنابيب مياه التبريد والصمامات ومقاييس الضغط وما إلى ذلك في كل نقطة استهلاك المياه داخل نطاق المعدات.يحتاج المستخدمون إلى توصيل نقاط إمدادات المياه وعودتها بموقع المعدات ضمن نطاق 5 أمتار.
يقدمها المورد:
| لا. | الوصف | كمية السنوات | المصنع |
| 1 | أنابيب المياه المصنوعة من الغالي | 1SET | الناتج |
| 2 | صمام الكرة النحاسي | بعضها | الناتج |
| 3 | مقياس الضغط الكهربائي | 1SET | الناتج |
| 4 | صمام إيقاف التبديل | 2 مجموعات | الناتج |
4.7مجموعة واحدة من أنظمة الأنابيب الهوائية
4.7.1يستخدم لتزويد القوة لمختلف الصمامات والأسطوانات الهوائية. يقدم المستخدم مصدر هواء على بعد 5 أمتار من موقع المعدات.
يقدمها المورد:
| لا. | التشفير | كمية السنوات | المصنع |
| 1 | ثلاثة أجزاء | 1 SET | الناتج |
| 2 | صمام 5 طريق في وضعين | 8 مجموعات | الناتج |
| 3 | ملحقات الأنابيب الخ | 1 SET | الناتج |
4.8,مجموعة واحدة من نظام التحكم الإلكتروني (شاشة تعمل باللمس)
الوظيفة:
نظام التحكم هذا مناسب لدرجات الحرارة المحيطة تتراوح من 0 إلى 40 درجة مئوية، ويتم تنفيذ الأسلاك والأسلاك وتخطيط الجسر وفقا للمعايير الدولية.
● الكشف عن درجة الحرارة والفراغ في خزان الصب والعرض الرقمي
● شاشة اللمس تتحكم في تدفق العملية وتعرض حالة عمل كل وحدة جهاز.
●تحقيق التحكم في المحركات المختلطة، والصمام الهوائي والصمام الكهرومغناطيسي.
● تنفيذ القفل والقفل بين مضخات وصمامات وحدة الفراغ.
● تطبيق جهاز إنذار لضعف ضغط الهواء وضغط الماء.
● يتم إعداد إمدادات خزان الخلط يدوياً وإدخالها إلى خزان الخلط.
● قادرة على التحكم في المقبض اليدوي والتحكم في شاشة اللمس
التكوين:
خزانة التحكم الكهربائية 1 SET
شاشة لمسة 1 SET
مقياس فراغ رقمي 1 SET
جهاز تحكم درجة الحرارة الرقمي 3 مجموعات
رله الحالة الصلبة 2 مجموعة
محول تردد 1 SET
جهاز استشعار درجة الحرارة 4 مجموعات
الزر، المقبض 1 SET
الإرسال 1 SET
مفتاح الهواء 1 SET
مفتاح حماية المحرك، الخ 1 SET
الأسلاك والكابلات 1 SET
الجسر 1 SET
4.9 متطلبات تقنية أخرى
4.9.1إزالة الصدأ السطحي، والوقاية من الصدأ، ومعالجة الطلاء لمكونات النظام.
4.9.2 السطوح الخارجية لجميع مكونات نظام التدفئة (باستثناء الأجزاء المدرعة والمكونات المشتراة) كلها حمراء دافئة.
4.9.3 السطح الخارجي لخزانة التحكم الكهربائية أزرق السماء
4.9.4 جميع الأسطح الخارجية للمكونات المتبقية (باستثناء المكونات المدرعة والأجزاء المشتراة) ومنصة عمل المعدات ذات اللون الرمادي الصناعي.
4.10مجموعة من أجهزة تركيب منصة الإطار الصلب (بما في ذلك المواد)
يتم استخدام منصة الإطار الفولاذي هذه لتثبيت هذه المجموعة من المعدات. الإطار الفولاذي هو هيكل من طبقتين. يتم وضع خزان الخلط على منصة الفولاذ في الطابق الثاني.
نحن نقدم الرسومات والمواد من الإطار الصلب.
五قائمة الملحقات وقطع الغيار العشوائية
| لا. | الوصف | المواصفات | كمية السنوات | المصنع |
| 1 | ملحقات عشوائية لمضخة الفراغ |
VSV-300 VSV-200 ZJY-600 |
2 مجموعات 1套 1套 |
飞越 飞越 " سوهاي " |
| 2 | حلقة إغلاق باب الخزان | Φ2400 ((1 سنة في الوقت المناسب) | 1 PCS | شمالي |
| 3 | أغطية أنابيب الفراغ والمواد | كل قطعة | 1SET | كايري |
| 4 | غطاء غطاء خزان الخلط | 400L ((600KGS) | 1PCS | كايري |
| 5 | عنصر التدفئة الكهربائية | أنبوب تسخين لخزان الخلط | 2PCS | 无锡康能 |
| 6 | مقياس الحرارة | 0 ≈ 200 درجة مئوية | 2PCS | 广州德力权 |
| 7 | مصباح مراقبة الإضاءة | 3PCS | وسط قديم | |
| 8 | زجاج نافذة المراقبة | 3PCS | (سايهاي) |
التطبيق:
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
|
|
| MOQ: | 1 قطعة |
| السعر: | consult |
| standard packaging: | تغليف الصادرات القياسية |
| Delivery period: | 5 أيام |
| payment method: | خطاب الاعتماد، T/T، ويسترن يونيون، موني جرام |
| Supply Capacity: | 100 قطعة في الشهر |
زيادة الضغط محطة التجفيف مناسبة للصب الفراغ من الراتنج الايبوكسي الملئ المختلط مسبقًا من عنصرين.
وفقا لاحتياجات الإنتاج للمستخدمشركة ووكسي جياتشن للطاقة الإلكترونيةhas determined the following technical solutions based on the company's many years of accumulated pouring equipment manufacturing experience and design specifications for further discussion and negotiation between the two parties.
معدات هذا الحل مناسبة للصب تحت الفراغ من الراتنج الايبوكسي المملئ من عنصرين.
<>一،
7يضمن المورد توفير تكنولوجيا قابلة للتطبيق، ناضجة ومثبتة لمعدات الصب.
8توفير قطع الغيار وقطع الغيار للعمل الطبيعي في غضون سنة واحدة. هذه قطع الغيار وقطع الغيار تعطى مجانا.
1) هذه المواصفات التقنية "مواصفات تقنية معدات الصب تحت الضغط في الفراغ KCY-500-3000"
2) GB9115.1-2000 "شريحة الفراغ"
3) JB/T6533-97 "ضخة فراغ الشفرات الدوارة"
4) JB/T7674-95 "ضخة فراغ الجذور"
5) GB/T6709-96 "أنابيب الفراغ والملحقات"
6) JB1090-1092 "أنواع الأختام المطاطية وأبعادها للفراغ"
7) GB191 "العلامات التصويرية للتعبئة والتخزين والنقل"
8) معهد لانجو للفيزياء "دليل تصميم الفراغ"
9) جامعة الشمال الشرقي "دليل تصميم نظام الفراغ"
10) GB/T5226.1-1996 "آلات الصناعة والمعدات الكهربائية الجزء 1: الشروط التقنية العامة".
1معدات الصب الضغط الفراغ في هذه الخطة مناسبة للصب الفراغ من المحولات النوع الصب ومفاعلات من 35kV وأقل.
2هذا الحل يعكس متطلبات توفير الطاقة وحماية البيئة.الصفحة الساخنة الكهربائية المصنعة خصيصًا لها عمر أكثر من ثلاثة أضعاف الصفحة الساخنة المستوردة من ألمانيا، والقدرة التدفئة هي 75٪ من لوحة التدفئة المستوردة من ألمانيا.
3نظام تصفية فريد يمكن أن يمنع بخار الراتنج من دخول مضخة الفراغ.
| لا. | الوصف | كمية السنوات ((مجموعة)) | ملاحظة |
| 1.1 | 500 لتر نظام خزان إزالة الغازات للخليط الفراغ | 1 | |
| 1.2 | نظام خزان صب ضغط الفراغ | 1 | |
| 1.3 | نظام التدفئة | 2 | |
| 1.4 | نظام الفراغ | 2 | |
| 1.5 | نظام تنظيف تلقائي | 1 | |
| 1.6 | نظام أنابيب مياه التبريد | 1 | |
| 1.7 | أنظمة الأنابيب الهوائية والضغطية | 1 | |
| 1.8 | نظام التحكم | 1 | شاشة لمسة |
| 1.9 | منصة الإطار الصلب | 1 |
2المؤشرات والمعايير التقنية للمعدات
2.1حجم خزان صب الضغط Φ3000 × L3500
2.2سرعة ضخ المضخة الرئيسية لنظام الفراغ 600L/S
2.3"حرارة تشغيل خزان الصب 70~85°C
2.4درجة الفراغ النهائية من خزان الصب
(الوضع البارد، بدون حمولة) ≤50Pa
2.5معدل تسرب خزان الصب ≤50Pa.L/S
2.6درجة فراغ العمل في خزان الصب 50-100Pa
2.7ضغط العمل 0.4Mpa
2.8ضغط التصميم القصوى 0.75Mpa
2.9الضغط الأكبر على العلامات التجارية الشهيرة 0.6Mpa
2.10"تعتمد هذه المعدات على القياس اليدوي والمزج الديناميكي للمواد.
2.11هذه المعدات تعتمد عملية صب الضغط الإيجابي في الفراغ.
2.12يتم تسخين جميع خزانات الخلط كهربائياً ، مع زيت حراري كوسيلة لنقل الحرارة والتحكم التلقائي في درجة الحرارة. يتم تسخين خزان الصب مباشرة بواسطة عناصر التدفئة الكهربائية.يتم عزل كل جزء تسخين بمواد عزل حرارية، خزان الصب مزود بألواح الفولاذ المقاوم للصدأ (SUS430) ، وخزان الخلط مزود بألواح فولاذية رقيقة ومغطاة بالسطح.درجة حرارة السطح الخارجي للطبقة العازلة يجب ألا تكون أعلى من درجة حرارة الغرفة بنسبة 20 درجة مئوية.
3. متطلبات طاقة المعدات ومصدر المياه والهواء والحالة الأساسية (معدات المستخدم: مصدر الطاقة، ضاغط الهواء)
3.1الطاقة الاسمية: 100 كيلوواط، 380 فولت، 50 هرتز، ثلاثي المراحل خمسة أسلاك خزانة التوزيع الخاصة، يتم توصيل مصدر الطاقة إلى خزانة التحكم الكهربائية.
3.2مصدر المياه: ضغط ≥0.2Mpa، الحد الأقصى للاستهلاك 3 م3/س، درجة حرارة المياه ≤25°C.
3.3الهواء المضغوط: 0.4~0.6Mpa، الحد الأقصى للاستهلاك 0.3m3/min
3.4صناعة الأساس، الإطار الصلب والمسار الخارجي للدبابة حسب رسومات شركتنا
4. الشروط التقنية لكل نظام
4.1مجموعة من 500 لتر الخلاء خليط خزان إزالة الغازات
المؤشرات التقنية للمخزن والاستخدامات
الحجم الفعلي 500 لتر
تسخين الزيت الحراري 10 كيلوواط
درجة الفراغ النهائية: 50Pa ((空载,冷态)
معدل تسرب بدون حمولة: 50Pa.L/S
درجة حرارة التشغيل: 60 ∼ 80 درجة مئوية
درجة حرارة السطح الخارجي للبالوعة درجة حرارة البيئة +20 درجة مئوية
مجهزة بجهاز تنظيم سرعة تحويل التردد ، يمكن ضبط سرعة الخلط والرفع وفقًا لزجة المادة ؛ عزل الصوف الصخري ،صفيحات الفولاذ المقاوم للصدأ (SUS430، 1.5 مليمتر سميكة) درع، طبقة السطح
يستخدم هذا الخزان لخلط و إزالة الغازات تحت الفراغ من خليطات الراتنج الايبوكسي و العوامل المعالجة.
يتم تثبيت خزان الخلط فوق أنبوب الصب الرئيسي لخزان الصب الضغط الفراغ لزيادة الإنتاج.
ملحقات الخزان:
| لا | الوصف | كمية السنوات (SET) | المصنع |
| 1 | جسد الغطاء من الفولاذ المقاوم للصدأ | 1 | كايري |
| 2 | الصلب المقاوم للصدأ الرأس المخروط الطابع أسفل | 1 | كايري |
| 3 | قاعدة جهاز التحكم | 1 | كايري |
| 4 | محامل، أغطية ديناميكية، الخ | 1 | الشعار |
| 5 | خلاط مرساة من الفولاذ المقاوم للصدأ | 1 | كايري |
| 6 | جهاز إزالة الغازات المدمج في الغشاء | 1 | كايري |
| 7 | صمام امتصاص الفراغ اليدوي DN25 | 2 | كايري |
| 8 | جهاز مراقبة الإضاءة | 1 | كايري |
| 9 | مستشعر تحكم درجة الحرارة | 1 | 广州德力权 |
| 10 | أغلاق الغطاء | 1 | 沈阳??研究所 |
| 11 | صمام تفريغ هوائي (من الفولاذ المقاوم للصدأ DN50) | 1 | 宁波 |
| 12 | خفيف الخلط | 1 | 杭州 |
| 13 | جهاز تنظيم سرعة تحويل التردد | 1 | 深?? 浮瑞肯 |
| 14 | جهاز عرض مستوى التدفئة المتوسط | 1 | الناتج |
| 15 | عنصر التدفئة | 2 | 无锡康能 |
| 16 | مقياس حرارة ثنائي المعادن | 1 | 广东 |
| 17 | منفذ التغذية الاحتياطي ((DN100) | 1 | كايري |
| 18 | منفذ تغذية المسرع والصمام | 1 | كايري |
| خزان خلط 500 لتر (750 كجم من المواد) | |
|
|
4.2مجموعة من نظام خزان صب الضغط الفراغ
مؤشرات واستخدامات الخزانات الضغطية:
أبعاد الجدار الداخلي للأوعية الأفقية: Φ3000mm × 3500mm
درجة الفراغ النهائية: 30Pa ((بدون حمولة ، حالة باردة)
معدل تسرب بدون حمولة: 100Pa.L/S
درجة حرارة التشغيل: 70°85°C
درجة حرارة سطح الخزان الخارجي: درجة حرارة المحيط +20 درجة مئوية
ضغط العمل 0 ≈ 0.4Mpa
ضغط التصميم الأقصى 0.75Mpa
الضغط الأقصى على لوحة الاسم 0.6Mpa
ضغط الاختبار الميداني 0.8Mpa ((ضغط الماء)
يتم قطع أنبوب الصب بواسطة صمام كرة يدوي ، ويمكن ضبط صمام الصب الفعلي المطلوب حسب كمية المنتجات.يتم الاحتفاظ بواجهة اللفافة من أنبوب الصب للتحديثات في المستقبل. خزان الصب هو أفقي ، مع باب لفة جانبي. جسم الخزان هو هيكل خزان صب فراغ. بعد إغلاق باب الخزان في مكانه ، يتم قفلها بأسنان الستائر المتدحرجة.
استخدام تكنولوجيا الصب الفراغ يمكن أن تحسن عملية الصب، وزيادة قابلية المرور للمادة، وفي نهاية المطاف تقليل المنتج.
بعد أن يتم إغلاق باب الخزان في مكانه ، يتم تدويره يدوياً وإغلاقه.
يتم تثبيت الخزان على الأرض ، ويتم تجهيز الخزان بسكة حديد خفيفة (المعيار الوطني 15kg) وعربة العمل (1700X2800mm).
يتم تسخين السطح الخارجي للخزان بواسطة لوحة ساخنة كهربائية.
ارتفاع المسار داخل الخزان هو مسار عربة النقل خارج الخزان (عربة النقل خارج الخزان مصنوعة من قبل المستخدم) من أجل الراحة.
الدخول والخروج من العربة
عزل الصوف الصخري ومعالجة الدروع من صفيحة الفولاذ المقاوم للصدأ (SUS430). تم تجهيز الخزان بواجهات أخرى تلبي متطلبات العملية.
ملحقات الخزان
| لا. | الوصف | كمية السنوات (SET) |
| 1 | جهاز مراقبة الإضاءة | 6 |
| 2 | صف واحد من منافذ صب الفراغ المتصلة بالفلينج ((DN16) | 12 |
| 3 | جهاز استشعار درجة الحرارة | 2 |
| 4 | باب الخزان إغلاق شفاه ثنائي الاتجاه | 1 |
| 5 | آلية فتح وإغلاق مفتاح الخزان يدوياً | 1 |
| 6 | عربة تحمل حاوية (6 أطنان) | 1 |
| 7 | مقياس حرارة ثنائي المعادن | 1 |
| 8 | الأنابيب الرئيسية للصب الفراغ (DN50 مع 12 مجموعة من أنابيب الفرع DN16) | 1 |
4.3نظام تسخينين
نظام التحكم في درجة الحرارة، والذي يسهل ضبط درجة حرارة كل وحدة.يتم تسخين خزان الصب مباشرة بواسطة لوحة التدفئة الكهربائية ووكسي، مع التحكم التلقائي في درجة الحرارة والإنذار عن ارتفاع درجة الحرارة. الطاقة هي 54KW ودرجة الحرارة القصوى هي 130 درجة مئوية.
يمكن ضبط درجة حرارة التسخين لجميع أنظمة تسخين خزان الخلط من درجة الحرارة العادية إلى 80 درجة مئوية.
تكوين النظام:
نظام التدفئة لخزان الخلط النهائي 500L
| لا. | الوصف | كمية السنوات (SET) | المصنع |
| 1 | عنصر التدفئة الكهربائية الأنابيب ((5KW) | 2 | 无锡康能 |
| 2 | جهاز تحكم درجة الحرارة الرقمي | 1 | (إيكو) |
| 3 | جهاز استشعار درجة الحرارة | 1 | 广州德力权 |
| 4 | الأسلاك والكابلات، الخ | 1 | 广东 |
نظام تسخين خزان صب الضغط تحت الفراغ
| لا. | الوصف | كمية السنوات (SET) | مصنع |
| 1 | لوحة التدفئة ((0.5KW) | 108 مجموعة | 无锡康能 |
| 2 | أسلاك ذات درجات حرارة عالية | 600 متر | الناتج |
| 3 | التحكم الحراري | ستة قطع | الناتج |
| 4 | الحرارة الرقمية | 1 مجموعة | (إيكو) |
| 5 | لوحة الضغط | 108 مجموعة | كايري |
| 6 | أدوات تثبيت لحام المقاومة | 216 مجموعة | كايري |
4.4مجموعتين من أنظمة الفراغ (مضخات الفراغ 3 في المجموع)
4.4.1مجموعة من شفرات الدوار وحدة الجذور لديها سرعة ضخ أقصاها 300L / S لوحدة ضخ خزان الصب الفراغ. يمكن التحكم في فراغ العمل للنظام بين 50-200Pa.تقليل إمكانية ضخ المواد إلى نظام الفراغ بسبب درجة الفراغ العالية؛ يتم تجهيز النظام بمجموعتين من المرشحات المخصصة لحجب الشوائب في الغاز المستخرج إلى أقصى حد والتقاط الغازات القابلة للتكثيف لحماية مضخة الفراغ.
تكوين المرفقات
| لا. | 名称 | كمية السنوات | (فيكتوريا) |
| 1 | VSV-300旋片真空 | 2 SET | 飞越 |
| 2 | مضخة الفراغ ZJY-600 ROOTS | 1SET | " سوهاي " |
| 3 | الصمام الرئيسي الهوائي (DN150) | 1SET | الناتج |
| 4 | صمام ضخ الكهرومغناطيسي | 1SET | الناتج |
| 5 | صمام نفخ يدوي | 1SET | الناتج |
| 6 | الأنابيب المموجة | 1SET | 佛山 |
| 7 | مرشح التكثيف | 1SET | كايري ((ألمانيا)) |
| 8 | مرشح الفراغ | 1SET | كايري |
| 9 | مقياس فراغ القرص ((Z-100) | 1SET | الناتج |
| 10 | أنابيب فراغ بلا مسام ((DN150) | 1SET | كايري |
4.4.2ويتم استخدام وحدة فراغ VSV-100 لتفريغ خزان خلط الفراغ وإزالة الغازات، مع سرعة ضخ 25L / S.
مرفقات التكوين للنظام:
| لا. | الوصف | كمية السنوات | مصنع |
| 1 | مضخة فراغ VSV-200 | 1SET | 飞越 |
| 1 | الصمام الرئيسي للفرج الرئوي ((DN 50) | 1SET | الناتج |
| 2 | صمام امتصاص يدوي | 1SET | الناتج |
| 3 | صمام تغذية المذيبات الهوائي | 1SET | الناتج |
| 4 | صمام تغذية المذيب يدوياً | 1SET | الناتج |
| 5 | الأنابيب المموجة | 1SET | 佛山 |
| 6 | مرشح الفراغ | 2SET | كايري |
| 7 | مقياس فراغ القرص | 2 مجموعات | الناتج |
| 8 | أنابيب فراغ بدون مسام | 2 مجموعات | كايري |
4.5مجموعة واحدة من نظام التنظيف الآلي
4.5.1"هذا النظام يشمل: مضخة نقل الحجاب الحاجز، خزان المذيب، خزان المياه، خط الأنابيب، صمام، مقياس فراغ، الخ؛
4.5.2"النظام ينقل المذيب إلى خزان الخلط من خلال مضخة الحجاب الحاجز.
4.5.3يتم الانتهاء من عملية التنظيف التلقائي عن طريق صب خط الأنابيب والصمام مرة أخرى إلى خزان المذيب من خلال خزان التدفق والصمام والخط الأنابيب.
4.5.4تم تجهيز خزان المذيب بمركز تصريف لتصريف الرواسب بانتظام.
4.6مجموعة واحدة من أنظمة أنابيب مياه التبريد
يتضمن هذا النظام أنابيب مياه التبريد والصمامات ومقاييس الضغط وما إلى ذلك في كل نقطة استهلاك المياه داخل نطاق المعدات.يحتاج المستخدمون إلى توصيل نقاط إمدادات المياه وعودتها بموقع المعدات ضمن نطاق 5 أمتار.
يقدمها المورد:
| لا. | الوصف | كمية السنوات | المصنع |
| 1 | أنابيب المياه المصنوعة من الغالي | 1SET | الناتج |
| 2 | صمام الكرة النحاسي | بعضها | الناتج |
| 3 | مقياس الضغط الكهربائي | 1SET | الناتج |
| 4 | صمام إيقاف التبديل | 2 مجموعات | الناتج |
4.7مجموعة واحدة من أنظمة الأنابيب الهوائية
4.7.1يستخدم لتزويد القوة لمختلف الصمامات والأسطوانات الهوائية. يقدم المستخدم مصدر هواء على بعد 5 أمتار من موقع المعدات.
يقدمها المورد:
| لا. | التشفير | كمية السنوات | المصنع |
| 1 | ثلاثة أجزاء | 1 SET | الناتج |
| 2 | صمام 5 طريق في وضعين | 8 مجموعات | الناتج |
| 3 | ملحقات الأنابيب الخ | 1 SET | الناتج |
4.8,مجموعة واحدة من نظام التحكم الإلكتروني (شاشة تعمل باللمس)
الوظيفة:
نظام التحكم هذا مناسب لدرجات الحرارة المحيطة تتراوح من 0 إلى 40 درجة مئوية، ويتم تنفيذ الأسلاك والأسلاك وتخطيط الجسر وفقا للمعايير الدولية.
● الكشف عن درجة الحرارة والفراغ في خزان الصب والعرض الرقمي
● شاشة اللمس تتحكم في تدفق العملية وتعرض حالة عمل كل وحدة جهاز.
●تحقيق التحكم في المحركات المختلطة، والصمام الهوائي والصمام الكهرومغناطيسي.
● تنفيذ القفل والقفل بين مضخات وصمامات وحدة الفراغ.
● تطبيق جهاز إنذار لضعف ضغط الهواء وضغط الماء.
● يتم إعداد إمدادات خزان الخلط يدوياً وإدخالها إلى خزان الخلط.
● قادرة على التحكم في المقبض اليدوي والتحكم في شاشة اللمس
التكوين:
خزانة التحكم الكهربائية 1 SET
شاشة لمسة 1 SET
مقياس فراغ رقمي 1 SET
جهاز تحكم درجة الحرارة الرقمي 3 مجموعات
رله الحالة الصلبة 2 مجموعة
محول تردد 1 SET
جهاز استشعار درجة الحرارة 4 مجموعات
الزر، المقبض 1 SET
الإرسال 1 SET
مفتاح الهواء 1 SET
مفتاح حماية المحرك، الخ 1 SET
الأسلاك والكابلات 1 SET
الجسر 1 SET
4.9 متطلبات تقنية أخرى
4.9.1إزالة الصدأ السطحي، والوقاية من الصدأ، ومعالجة الطلاء لمكونات النظام.
4.9.2 السطوح الخارجية لجميع مكونات نظام التدفئة (باستثناء الأجزاء المدرعة والمكونات المشتراة) كلها حمراء دافئة.
4.9.3 السطح الخارجي لخزانة التحكم الكهربائية أزرق السماء
4.9.4 جميع الأسطح الخارجية للمكونات المتبقية (باستثناء المكونات المدرعة والأجزاء المشتراة) ومنصة عمل المعدات ذات اللون الرمادي الصناعي.
4.10مجموعة من أجهزة تركيب منصة الإطار الصلب (بما في ذلك المواد)
يتم استخدام منصة الإطار الفولاذي هذه لتثبيت هذه المجموعة من المعدات. الإطار الفولاذي هو هيكل من طبقتين. يتم وضع خزان الخلط على منصة الفولاذ في الطابق الثاني.
نحن نقدم الرسومات والمواد من الإطار الصلب.
五قائمة الملحقات وقطع الغيار العشوائية
| لا. | الوصف | المواصفات | كمية السنوات | المصنع |
| 1 | ملحقات عشوائية لمضخة الفراغ |
VSV-300 VSV-200 ZJY-600 |
2 مجموعات 1套 1套 |
飞越 飞越 " سوهاي " |
| 2 | حلقة إغلاق باب الخزان | Φ2400 ((1 سنة في الوقت المناسب) | 1 PCS | شمالي |
| 3 | أغطية أنابيب الفراغ والمواد | كل قطعة | 1SET | كايري |
| 4 | غطاء غطاء خزان الخلط | 400L ((600KGS) | 1PCS | كايري |
| 5 | عنصر التدفئة الكهربائية | أنبوب تسخين لخزان الخلط | 2PCS | 无锡康能 |
| 6 | مقياس الحرارة | 0 ≈ 200 درجة مئوية | 2PCS | 广州德力权 |
| 7 | مصباح مراقبة الإضاءة | 3PCS | وسط قديم | |
| 8 | زجاج نافذة المراقبة | 3PCS | (سايهاي) |
التطبيق:
