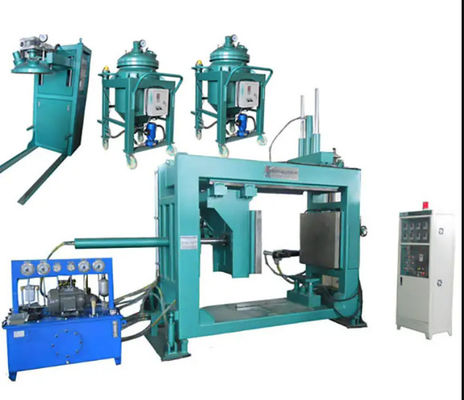

تم تصميم الجهاز مع 2 محطة عمل دعم 2 القوالب العمل على نفس الجهاز، وقد أثبتت كثيرا الكفاءة
| رقم النموذج | HAPG-860-2 |
| حجم لوحة المشبك | 600×800ملم |
| قوة المشبك | 22T |
| الحد الأدنى والحد الأقصى لسكتة المشبك | 250×1550ملم |
| ضربة سحب القلب العلوي والسفلي | 800×400ملم |
| طاقة التدفئة | 32 كيلوواط |
| مجموعة الطاقة الهيدروليكية | 7.5 كيلوواط |
| زاوية الانحناء الأفقية | 0-5 |
| وزن حمولة القالب | 2T |
| وزن الجهاز | 8800 كيلوغرام |
| مقاس الجهاز | 7500×1450×3600ملم |
| رقم الطراز | HAPG-880 | HAPG-810 | HAPG-1000 | HAPG-1200 |
| صفيحة المشبك | 800×800ملم | 1 000×800ملم | 1000 × 1000 ملم | 1200 × 1000 ملم |
| قوة المشبك | 220KN | 250KN | 250KN | 250KN |
| الحد الأدنى والأكثر من مسار صفيحة المشبك | 240 × 1 500 ملم | 240 × 1 550 ملم | 250 × 1600 مم | 250 × 1600 مم |
| ضربة سحب القلب العلوي والسفلي | 800×400ملم | 800×400ملم | 900×450ملم | 1 000x450ملم |
| طاقة التدفئة | 32 كيلوواط | 32 كيلوواط | 36 كيلوواط | 36 كيلوواط |
| مجموعة الطاقة الهيدروليكية | 7.5 كيلوواط | 7.5 كيلوواط | 7.5 كيلوواط | 7.5 كيلوواط |
| الزاوية: عموديا وأفقيا | 0-7 | 0-7 | 0-7 | 0-7 |
وزن حمولة القالب |
3T | 4T | 4T | 5T |
| وزن الجهاز | 7500 كيلوغرام | 7800 كيلوغرام | 8500 كيلوغرام | 9200 كجم |
| مقاس الجهاز | 5100xl400x3700ملم | 5100x1400x3700ملم | 5100x1400x3700ملم | 5100Kl400x3700ملم |
